Trójniki

Close

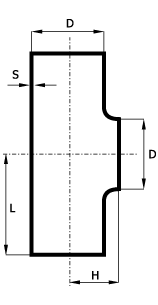

Trójniki spawane krótkie (produkowane z rur)

Wykonane zgodnie z ISO 5251 (ANSI B16.9) z rur spawanych zgodnie z DIN 17457. Współczynnik spawu V=1,0. Materiał‚ dostępny w w gatunkach 304/ 304L, 321, 316L.
Trójniki spawane krótkie (produkowane z rur)
S - grubość ścianki (mm)
D (mm) 1.5 1.6 2 3 4
17.2 - L=25,5mm; H=10mm; 0,03kg - - -
18.0 L=25,5mm; H=10mm; 0,03kg - - - -
21.3 - L=25,5mm; H=12mm; 0,04kg - - -
21.3 - - L=25,5mm;
H=12mm;
0,06kg		 - -
23.0 L=25,5mm; H=13mm; 0,06kg - - - -
26.9 - L=22,5mm; H=10mm; 0,03kg - - -
26.9 - - L=22,5mm;
H=10mm;
0,03kg		 - -
28.0 L=28,5mm; H=15mm; 0,1kg - - - -
33.7 - - L=22,5mm;
H=10mm;
0,03kg		 - -
38.0 L=47,5mm; H=21mm; 0,12kg - - - -
40.0 L=47,5mm; H=22mm; 0,14kg - - - -
42.4 - - L=22,5mm;
H=10mm;
0,03kg		 - -
44.0 - - L=22,5mm;
H=10mm;
0,03kg		 - -
48.3 - - L=22,5mm;
H=10mm;
0,03kg		 - -
53.0 L=57mm; H=29mm; 0,2kg - - - -
54.0 - - L=22,5mm;
H=10mm;
0,03kg		 - -
60.3 - - L=22,5mm;
H=10mm;
0,03kg		 - -
63.5 L=63,5mm; H=35mm; 0,25kg - - - -
69/70 - - L=22,5mm;
H=10mm;
0,03kg		 - -
73.0 L=76mm; H=40mm; 0,51kg - - - -
76.1 - - L=22,5mm;
H=10mm;
0,03kg		 - -
84.0 - - L=22,5mm;
H=10mm;
0,03kg		 - -
88.9 - - L=22,5mm;
H=10mm;
0,03kg		 - -
104.0 - - L=22,5mm;
H=10mm;
0,03kg		 - -
106.0 - - - L=22,5mm;
H=10mm;
0,03kg		 -
114.3 - - L=22,5mm;
H=10mm;
0,03kg		 - -
123.0 L=124mm; H=65mm; 1,5kg - - - -
129.0 - - L=124mm;
H=69mm;
1,5kg		 - -
133.0 - - - - L=124mm;
H=69mm;
2,5kg
139.7 - - L=124mm;
H=79mm;
1,75kg		 - -
154.0 - - L=143mm;
H=84mm;
2,1kg		 - -
156.0 - - - L=143mm;
H=84mm;
3kg		 -
168.3 - - L=143mm;
H=92mm;
2,36kg		 - -
204.0 - - L=178mm;
H=110mm;
4,3kg		 - -
206.0 - - - L=178mm;
H=110mm;
5,8kg		 -
219.1 - - L=178mm;
H=118mm;
4,5kg		 - -
254.0 - - L=216mm;
H=140mm;
8kg		 - -
256.0 - - - L=216mm;
H=140mm;
8kg		 -

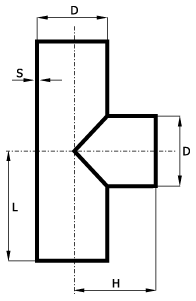

Trójniki spawane równoramienne (produkowane z rur)

Wykonane zgodnie z ISO 5251 (ANSI B16.9) z rur spawanych zgodnie z DIN 17457. Współczynnik spawu V=1,0.
Trójniki rownoramienne (produkowane z rur)
S - grubość ścianki (mm)
D (mm) 2 3 4 5 6
254.0 L=216mm; H=216mm; 7,5kg
256.0   L=216mm; H=216mm; 10,7kg
273.0 L=216mm; H=216mm; 7kg L=216mm; H=216mm; 10,7kg L=216mm; H=216mm; 14,2kg
304.0 L=254mm; H=254mm; 9,7kg
306.0   L=254mm; H=254mm; 15,3kg
323.9 L=254mm; H=254mm; 9,7kg L=254mm; H=254mm; 15,3kg L=254mm; H=254mm; 19,5kg L=254mm; H=254mm; 25,7kg
355.6   L=279mm; H=279mm; 17,6kg L=279mm; H=279mm; 21,9kg L=279mm; H=279mm; 30,9kg
406.4   L=305mm; H=305mm; 24,2kg L=305mm; H=305mm; 30,3kg L=305mm; H=305mm; 37,6kg
457.0   L=343mm; H=343mm; 31,2kg L=343mm; H=343mm; 39kg L=343mm; H=343mm; 48,5kg
508.0   L=381mm; H=381mm; 36kg L=381mm; H=381mm; 48kg L=381mm; H=381mm; 60kg L=381mm; H=381mm; 72kg
609.6   L=432mm; H=432mm; 52kg L=432mm; H=432mm; 69kg L=432mm; H=432mm; 86kg L=432mm; H=432mm; 104kg
711.2   L=1042mm;
H=1042mm; 127,4kg		 L=1042mm;
H=1042mm; 169,8kg
812.8   L=1194mm; H=1194mm; 167,5 kg L=1194mm; H=1194mm; 223,3 kg
914.4   L=1346mm; H=1346mm; 212kg L=1346mm; H=1346mm; 282,7kg
1016.0   L=1498mm; H=1498mm; 261kg L=1498mm; H=1498mm; 349kg

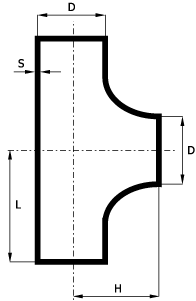

Trójniki spawane równoramienne

Wykonane zgodnie z EN 10253 (DIN 2615)
Trójniki spawane równoramienne
S - grubość ścianki (mm)
D (mm) 1.5 1.6 2 2.6 3 3.2 3.6 4 5
17.2   L=20mm; H=20mm; 0,04kg
18.0 L=20mm; H=20mm; 0,06kg
20.0     L=25mm; H=25mm; 0,08kg
21.3   L=25mm; H=25mm; 0,07kg L=25mm; H=25mm; 0,09kg L=25mm; H=25mm; 0,1kg
23.0 L=28mm; H=28mm; 0,1kg
25.0     L=28mm; H=28mm; 0,1kg
26.9   L=29mm; H=29mm; 0,1kg L=29mm; H=29mm; 0,12kg L=29mm; H=29mm; 0,15kg
28.0 L=32mm; H=32mm; 0,1kg
30.0     L=32mm; H=32mm; 0,14kg
33.7     L=38mm; H=38mm; 0,2kg L=38mm; H=38mm; 0,25kg   L=38mm; H=38mm; 0,3kg L=38mm; H=38mm; 0,35kg
35.0 L=40mm; H=40mm; 0,15kg   L=40mm; H=40mm; 0,19kg
38.0     L=43mm; H=43mm; 0,21kg
42.4     L=48mm; H=48mm; 0,32kg L=48mm; H=48mm; 0,4kg     L=48mm; H=48mm; 0,57kg
43.0 L=50mm; H=50mm; 0,3kg
44.0     L=50mm; H=50mm; 0,32kg
48.3     L=57mm; H=57mm; 0,46kg L=57mm; H=57mm; 0,55kg L=57mm; H=57mm; 0,55kg
51.0     L=58mm; H=58mm; 0,45kg
54.0     L=50mm; H=50mm; 0,48kg
60.3     L=64mm; H=64mm; 0,57kg L=64mm; H=64mm; 0,74kg L=64mm; H=64mm; 0,86kg
64.0     L=68mm; H=68mm; 0,7kg
69.0     L=73mm; H=73mm; 0,79kg
76.1       L=76mm; H=76mm; 1,04kg L=76mm; H=76mm; 1,29kg
84.0     L=82mm; H=82mm; 1,1kg
88.9     L=86mm; H=86mm; 1,16kg L=86mm; H=86mm; 1,45kg L=86mm; H=86mm; 1,7kg
104.0     L=98mm; H=98mm; 1,39kg
114.3       L=105mm; H=105mm; 2,6kg L=105mm; H=105mm; 2,67kg
129.0     L=115mm; H=115mm; 2,24kg
139.7       L=124mm; H=124mm; 3,85kg L=124mm; H=124mm; 4,4kg     L=124mm; H=124mm; 4,8kg L=124mm; H=124mm; 6kg
154.0     L=143mm; H=143mm; 3,5kg
156.0     L=143mm; H=143mm; 4,6kg   L=143mm; H=143mm; 4,6kg
168.3       L=143mm; H=143mm; 3,85kg L=143mm; H=143mm; 6kg   L=143mm; H=143mm; 7,2kg L=143mm; H=143mm; 8kg
204.0     L=175mm; H=175mm; 6,5kg
206.0         L=170mm; H=170mm; 7,5kg
219.1         L=178mm; H=178mm; 9,55kg     L=178mm; H=178mm; 12,7kg L=178mm; H=178mm; 16,5kg
254.0     L=215mm; H=215mm; 6,9kg
273.0         L=216mm; H=216mm; 9,25kg     L=216mm; H=216mm; 12,3kg
304.0     L=254mm; H=254mm; 10,05kg
323.9         L=254mm; H=254mm; 20kg     L=254mm; H=254mm; 19,3kg
355.6         L=280mm; H=280mm; 18kg
