Kołnierze płaskie do spawania PN6 DIN 2573

Dostępne w gatunkach 304/304L, 321, 316L, 316Ti.

Ilustracja DN – średnica nominalna Rura – średnice zewnętrzne (mm) Kołnierz – wymiary (mm) Śruby – parametry Waga (kg)
Dz – średnica zewnętrzna kołnierza Dw – średnica wewnętrzna / otwór g – grubość Dp – średnica podziałowa otworów Liczba śrub Gwint śruby Do – średnica otworu (mm)

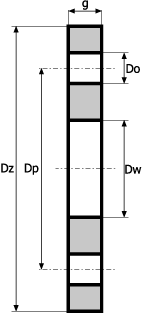

Kołnierze płaskie do spawania – schemat 10 13,5
17,2		 75 14,0
17,7		 12 50 4 M 10 11 0,36
15 18.0
20.0
21.3		 80 18.5
20.5
22.5		 12 55 4 M 10 11 0.41
20 23.0
25.0
26.9		 90 24.0
26.0
27.6		 14 65 4 M 10 11 0.60
25 28.0
30.0
33.7		 100 29.0
31.0
34.4		 14 75 4 M 10 11 0.74
32 35.0
38.0
42.4		 120 36.0
39.0
43.1		 16 90 4 M 12 14 1.19
40 43.0
44.5
48.3		 130 44.0
45.5
49.0		 16 100 4 M 12 14 1.39
50 54.0
57.0
60.3		 140 55.0
58.1
61.1		 16 110 4 M 12 14 1.53
65 69.0
76.1		 160 71.0
77.1		 16 130 4 M 12 14 1.89
80 84.0
88.9		 190 85.5
90.3		 18 150 4 M 16 18 2.98
100 104.0
108.0
114.3		 210 105.0
109.6
115.9		 18 170 4 M 16 18 3.46
125 129.0
133.0
139.7		 240 131.0
134.8
141.5		 20 200 8 M 16 18 4.60
150 154.0
159.0
168.3		 265 156.0
161.0
170.5		 20 225 8 M 16 18 4.22
200 204.0
219.1		 320 206.5
221.8		 22 280 8 M 16 18 7.15
250 254.0
267.0
273.0		 275 257.5
270.2
276.2		 24 335 12 M 16 18 9.61
300 306.0
318.0
323.9		 440 308.5
321.5
327.5		 24 395 12 M 20 22 12.6
350 355.0
355.6
368.0		 490 358.5
359.0
372.2		 26 445 12 M 20 22 15.6
400 405.0
406.4
419.0		 540 411.0
411.0
423.5		 28 495 16 M 20 22 18.4
500 508.0 645 513.5 30 600 20 M 20 22 24.6
600 610.0 755 616.5 30 705 20 M 24 26 27.9
800 813.0 975 820 34 920 24 M 27 30 48.9
1000 1016 1175 1023 36 1120 28 M 27 30 62.7
1200 1220 1405 1226 40 1340 32 M 30 33 98.3
1400 1420 1630 1426 44 1560 36 M 33 36 149
1600 1620 1830 1626 48 1760 40 M 33 36 184
2000 2020 2265 2026 54 2180 48 M 39 42 299

Kołnierze płaskie do spawania PN10 DIN 2576

Dostępne w gatunkach 304 / 304L, 321, 316L, 316Ti.

Ilustracja DN Rura Kołnierz Śruby Waga (kg)
Dz Dw g Dp liczba gwint Do
Kołnierze płaskie PN10 10 13.5
17.2		 90 14.0
17.7		 14 60 4 M12 14 0.60
15 18.0
20.0
21.3		 95 18.5
21.5
22.0		 14 65 4 M12 14 0.67
20 23.0
25.0
26.9		 105 23.0
26.0
27.6		 16 75 4 M12 14 0.86
25 28.0
30.0
33.7		 115 29.0
31.0
34.4		 16 85 4 M12 14 1.10
32 35.0
38.0
42.4		 140 36.0
39.0
43.1		 16 100 4 M16 18 1.65
40 43.0
44.5
48.3		 150 44.0
45.5
49.0		 16 110 4 M16 18 1.86
50 54.0
57.0
60.3		 165 55.0
58.1
61.5		 18 125 4 M16 18 2.50
65 69.0
76.1		 185 70.0
77.1		 18 145 4 M16 18 3.00
80 84.0
88.9		 200 85.0
90.3		 20 160 8 M16 18 3.79
100 104.0
108.0
114.3		 220 105.0
109.6
115.9		 20 180 8 M16 18 4.20
125 129.0
133.0
139.7		 250 131.0
134.8
141.6		 22 210 8 M16 18 5.60
150 154.0
159.0
168.3		 285 156.0
161.1
170.5		 22 240 8 M20 22 6.70
200 204.0
219.1		 340 206.5
221.8		 24 295 8 M20 22 9.30
250 254.0
267.0
273.0		 395 257.5
270.2
276.5		 26 350 12 M20 22 12.3
300 306.0
318.0
323.9		 445 308.5
321.5
327.5		 26 400 12 M20 22 13.8
350 355.0
355.6
368.0		 505 359.0
359.7
372.2		 28 460 16 M20 22 20.5
400 405.0
406.4
419.0		 565 410.5
411.0
423.7		 32 515 16 M24 26 26.5
500 508.0 670 513.6 38 620 20 M27 26 41.1
600 610.0 780 616.5 40 725 20 M27 30 58.4
800 813.0 1015 820.0 44 950 24 M30 33 81.0
1000 1016 1230 1023 60 1160 28 M33 36 161
1200 1220 1455 1226 75 1380 32 M36 39 261
1400 1420 1675 1426 85 1590 36 M39 42 371
1600 1620 1915 1626 100 1820 40 M45 48 574
2000 2020 2325 2026 120 2230 48 M45 48 880

Kołnierze płaskie do spawania PN16


Dostępne w gatunkach 304/ 304L, 321, 316L, 316Ti.

Ilustracja DN Rura Kołnierz Śruby Waga
Dz Dw g Dp liczba gwint Do
Kołnierze płaskie – schemat 10 13.5
17.2		 90 14.5
17.7		 14 60 4 M 12 14 0.60
15 18.0
20.0
21.3		 95 18.5
20.5
22.5		 14 65 4 M 12 14 0.67
20 23.0
25.0
27.6		 105 24.0
26.0
27.6		 16 75 4 M 12 14 0.86
25 28.0
30.0
33.7		 115 29.0
31.0
34.4		 16 85 4 M 12 14 1.10
32 35.0
38.0
42.4		 140 36.0
39.0
43.1		 16 100 4 M 16 18 1.65
40 43.0
44.5
48.3		 150 44.0
45.5
49.0		 16 110 4 M 16 18 1.86
50 54.0
57.0
60.3		 165 55.0
58.1
61.1		 18 125 4 M 16 18 2.50
65 69.0
76.1		 185 70.0
77.1		 18 145 4 M 16 18 3.00
80 84.0
88.9		 200 85.5
90.3		 20 160 8 M 16 18 3.76
100 104.0
108.0
114.3		 220 105.0
109.6
115.6		 20 180 8 M 16 18 4.20
125 129.0
133.0
139.7		 250 131.0
134.8
141.6		 22 210 8 M 16 18 5.60
150 154.0
159.0
168.3		 285 156.0
161.1
170.5		 22 240 8 M 20 22 6.70
200 204.0
219.1		 340 206.5
221.5		 24 295 12 M 20 22 9.92
250 254.0
267.0
273.0		 405 257.5
270.3
276.5		 28 355 12 M 24 26 13.8
300 306.0
318.0
323.9		 460 308.5
321.5
327.5		 32 410 12 M 24 26 17.6
350 355.0
355.6
368.0		 520 358.5
359.0
371.5		 36 470 16 M 24 26 27.3
400 405.0
406.4
419.0		 580 409.5
411.0
423.5		 38 525 16 M 27 30 34.4
500 508.0 715 513.5 40 650 20 M 30 33 52.1
600 610.0 840 616.5 44 770 20 M 33 36 74.5
800 813.0 1025 820.0 60 950 24 M 36 39 126
1000 1016 1255 1023 80 1170 28 M 39 42 236
1200 1220 1485 1226 95 1390 32 M 45 48 368
1400 1420 1685 1425 110 1590 36 M 45 48 490
1600 1620 1930 1626 125 1820 40 M 52 56 735
2000 2020 2345 2026 150 2230 48 M 56 62 1040
