Wywijki (kołnierze wywijane) PN 10 DIN 2642
Materiał dostępny jest w gatunkach 304/304L, 321, 316L. Wywijki w gatunkach 304L oraz 316L są niższe od pozostałych.

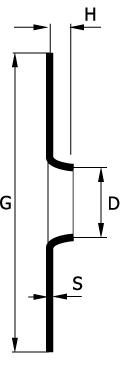

| Typ | D (mm) | S (mm) | H (mm) | G (mm) | Waga (kg) |
|---|---|---|---|---|---|
|
17.2 | 2.00 | 6.00 | 42,0/43,0 | 0.01 |
| 18.0 | 1.50 | 9.00 | 45.0 | 0.04 | |
| 18.0 | 2.00 | 6.00 | 42.0 | 0.01 | |
| 18.0 | 2.00 | 9.00 | 45.0 | 0.05 | |
| 20.0 | 1.50 | 9.00 | 45.0 | 0.05 | |
| 20.0 | 2.00 | 9.00 | 45.0 | 0.06 | |
| 21.3 | 2.00 | 6.00 | 43,0/47,0 | 0.01 | |
| 21.3 | 2.00 | 9.00 | 45.0 | 0.06 | |
| 21.3 | 2.50 | 9.00 | 45.0 | 0.08 | |
| 21.3 | 2.60 | 7.00 | 45.0 | 0.02 | |
| 21.3 | 3.00 | 9.00 | 45.0 | 0.09 | |
| 23.0 | 1.50 | 12.0 | 58.0 | 0.06 | |
| 23.0 | 2.00 | 12.0 | 58.0 | 0.08 | |
| 24.0 | 2.00 | 7.00 | 58.0 | 0.04 | |
| 25.0 | 1.50 | 12.0 | 58.0 | 0.07 | |
| 25.0 | 2.00 | 12.0 | 58.0 | 0.08 | |
| 25.0 | 2.50 | 12.0 | 58.0 | 0.10 | |
| 25.0 | 3.00 | 12.0 | 58.0 | 0.12 | |
| 26.9 | 2.00 | 7,00/8,00 | 58.0 | 0.04 | |
| 26.9 | 2.00 | 12.0 | 58.0 | 0.08 | |
| 26.9 | 2.50 | 12.0 | 58.0 | 0.10 | |
| 26.9 | 2.60 | 9.00 | 58.0 | 0.06 | |
| 26.9 | 3.00 | 12.0 | 58.0 | 0.12 | |
| 28.0 | 1.50 | 15.0 | 68.0 | 0.07 | |
| 28.0 | 2.00 | 9.00 | 68.0 | 0.05 | |
| 28.0 | 2.00 | 15.0 | 68.0 | 0.09 | |
| 30.0 | 2.00 | 15.0 | 68.0 | 0.09 | |
| 30.0 | 2.50 | 15.0 | 68.0 | 0.11 | |
| 33.7 | 2.00 | 9.00 | 68.0 | 0.05 | |
| 33.7 | 2.00 | 15.0 | 68.0 | 0.09 | |
| 33.7 | 2.50 | 15.0 | 68.0 | 0.11 | |
| 33.7 | 2,90/3,00 | 9,00/10,0 | 68.0 | 0.08 | |
| 33.7 | 3.00 | 15.0 | 68.0 | 0.12 | |
| 33.7 | 3.20 | 10.5 | 68.0 | 0.11 | |
| 34.0 | 2.00 | 9.00 | 78.0 | 0.05 | |
| 35.0 | 1.50 | 15.0 | 78.0 | 0.09 | |
| 35.0 | 2.00 | 15.0 | 78.0 | 0.12 | |
| 36.0 | 2.00 | 15.0 | 78.0 | 0.12 | |
| 38.0 | 2.00 | 10.0 | 78.0 | 0.07 | |
| 38.0 | 2.00 | 15.0 | 78.0 | 0.12 | |
| 38.0 | 2.50 | 15.0 | 78.0 | 0.16 | |
| 38.0 | 3.00 | 15.0 | 78.0 | 0.16 | |
| 42.4 | 2.00 | 10.0 | 78.0 | 0.07 | |
| 42.4 | 2.00 | 15.0 | 78.0 | 0.15 | |
| 42.4 | 2.50 | 15.0 | 78.0 | 0.18 | |
| 42.4 | 2,90/3,00 | 10.0 | 78.0 | 0.09 | |
| 42.4 | 3.00 | 15.0 | 78.0 | 0.22 | |
| 42.4 | 3.20 | 14.0 | 78.0 | 0.14 | |
| 43.0 | 1.50 | 17.0 | 88.0 | 0.12 | |
| 43.0 | 2.00 | 17.0 | 88.0 | 0.16 | |
| 44.0 | 2.00 | 10.0 | 88.0 | 0.07 | |
| 44.5 | 2.00 | 17.0 | 88.0 | 0.15 | |
| 44.5 | 2.50 | 17.0 | 88.0 | 0.20 | |
| 44.5 | 3.00 | 17.0 | 88.0 | 0.23 | |
| 44.5 | 4.00 | 17.0 | 88.0 | 0.30 | |
| 48.3 | 2.00 | 10.0 | 88.0 | 0.08 | |
| 48.3 | 2.00 | 17.0 | 88.0 | 0.15 | |
| 48.3 | 2.50 | 17.0 | 88.0 | 0.20 | |
| 48.3 | 2,90/3,00 | 10.0 | 88.0 | 0.11 | |
| 48.3 | 3.00 | 17.0 | 88.0 | 0.20 | |
| 48.3 | 3.20 | 14.0 | 88.0 | 0.22 | |
| 48.3 | 4.00 | 17.0 | 88.0 | 0.30 | |
| 54.0 | 2.00 | 12.0 | 102 | 0.11 | |
| 54.0 | 2.00 | 23.0 | 102 | 0.20 | |
| 55.0 | 2.50 | 23.0 | 102 | 0.27 | |
| 56.0 | 3.00 | 15.0 | 102 | – | |
| 56.0 | 3.00 | 23.0 | 102 | 0.27 | |
| 57.0 | 2.00 | 23.0 | 102 | 0.20 | |
| 57.0 | 2.50 | 23.0 | 102 | 0.27 | |
| 57.0 | 3.00 | 23.0 | 102 | 0.27 | |
| 57.0 | 4.00 | 23.0 | 102 | 0.40 | |
| 60.3 | 2.00 | 12.0 | 102 | 0.11 | |
| 60.3 | 2.00 | 23.0 | 102 | 0.20 | |
| 60.3 | 2.50 | 23.0 | 102 | 0.27 | |
| 60.3 | 2,90/3,00 | 12,0/13,0 | 102 | 0.14 | |
| 60.3 | 3.00 | 23.0 | 102 | 0.27 | |
| 60.3 | 3.60 | 16.0 | 102 | 0.25 | |
| 60.3 | 4.00 | 23.0 | 102 | 0.34 | |
| 64.0 | 2.00 | 13.0 | 115 | 0.13 | |
| 69.0 | 2.00 | 12.0 | 115/122 | 0.15 | |
| 69.0 | 2.00 | 23.0 | 122 | 0.28 | |
| 70.0 | 2.00 | 23.0 | 122 | 0.28 | |
| 70.0 | 2.90 | 23.0 | 122 | 0.38 | |
| 74.0 | 2.00 | 12.0 | 122 | 0.15 | |
| 76.1 | 2.00 | 12.0 | 122 | 0.15 | |
| 76.1 | 2.00 | 23.0 | 122 | 0.28 | |
| 76.1 | 2.50 | 23.0 | 122 | 0.38 | |
| 76.1 | 2,90/3,00 | 12,0/13,0 | 122 | 0.20 | |
| 76.1 | 3.00 | 23.0 | 122 | 0.38 | |
| 76.1 | 3.60 | 19.0 | 122 | 0.37 | |
| 76.1 | 4.00 | 23.0 | 122 | 0.48 | |
| 84.0 | 2.00 | 13.0 | 133 | 0.19 | |
| 84.0 | 2.00 | 23.0 | 138 | 0.35 | |
| 85.0 | 2.50 | 23.0 | 138 | 0.47 | |
| 86.0 | 3.00 | 23.0 | 138 | 0.47 | |
| 88.9 | 2.00 | 12,0/13,0 | 133/139 | 0.19 | |
| 88.9 | 2.00 | 23.0 | 138 | 0.35 | |
| 88.9 | 2.50 | 23.0 | 138 | 0.47 | |
| 88.9 | 2,90/3,00 | 12,0/14,0 | 133/139 | 0.25 | |
| 88.9 | 3.00 | 23.0 | 138 | 0.47 | |
| 88.9 | 4.00 | 23.0 | 133 | 0.50 | |
| 101.6 | 2.00 | 23.0 | 138 | 0.35 | |
| 104.0 | 2.00 | 14.0 | 158 | 0.21 | |
| 104.0 | 2.00 | 28.0 | 158 | 0.35 | |
| 106.0 | 3.00 | 15,0/20,0 | 158 | 0.31 | |
| 106.0 | 3.00 | 28.0 | 158 | 0.58 | |
| 108.0 | 2.00 | 28.0 | 158 | 0.35 | |
| 108.0 | 2.50 | 28.0 | 158 | 0.42 | |
| 108.0 | 3.00 | 28.0 | 158 | 0.59 | |
| 108.0 | 4.00 | 28.0 | 158 | 0.70 | |
| 114.3 | 2.00 | 13,0/16,0 | 158 | 0.21 | |
| 114.3 | 2.00 | 28.0 | 158 | 0.35 | |
| 114.3 | 2.50 | 28.0 | 158 | 0.42 | |
| 114.3 | 2,90/3,00 | 14,0/16,0 | 158 | 0.29 | |
| 114.3 | 3.00 | 28.0 | 158 | 0.58 | |
| 114.3 | 4.00 | 28.0 | 158 | 0.70 | |
| 114.3 | 4.50 | 26.0 | 158 | 0.65 | |
| 129.0 | 2.00 | 14.0 | 184 | 0.26 | |
| 129.0 | 2.00 | 30.0 | 188 | 0.46 | |
| 133.0 | 2.00 | 30.0 | 188 | 0.46 | |
| 133.0 | 2.50 | 30.0 | 188 | 0.55 | |
| 133.0 | 3.00 | 30.0 | 188 | 0.75 | |
| 133.0 | 4.00 | 30.0 | 188 | 0.92 | |
| 139.7 | 2.00 | 14,0/16,0 | 184/188 | 0.26 | |
| 139.7 | 2.00 | 30.0 | 188 | 0.46 | |
| 139.7 | 2.50 | 30.0 | 188 | 0.55 | |
| 139.7 | 2,90/3,00 | 15,0/16,0 | 184/188 | 0.43 | |
| 139.7 | 3.00 | 30.0 | 188 | 0.75 | |
| 139.7 | 4.00 | 30.0 | 188 | 0.92 | |
| 139.7 | 4.50 | 26.0 | 184 | 0.80 | |
| 154.0 | 2.00 | 18.0 | 212 | 0.34 | |
| 154.0 | 2.00 | 30.0 | 212 | 0.56 | |
| 155.0 | 2.50 | 30.0 | 212 | 0.68 | |
| 156.0 | 3.00 | 20,0/25,0 | 212 | 0.50 | |
| 156.0 | 3.00 | 30.0 | 212 | 0.92 | |
| 159.0 | 2.00 | 30.0 | 212 | 0.56 | |
| 159.0 | 2.50 | 30.0 | 212 | 0.68 | |
| 159.0 | 3.00 | 20.0 | 212 | 0.48 | |
| 159.0 | 3.00 | 30.0 | 212 | 0.92 | |
| 159.0 | 4.00 | 30.0 | 212 | 1.12 | |
| 168.3 | 2.00 | 17,0/18,0 | 212 | 0.34 | |
| 168.3 | 2.00 | 30.0 | 212 | 0.56 | |
| 168.3 | 2.50 | 30.0 | 212 | 0.68 | |
| 168.3 | 2,90/3,00 | 17,0/19,0 | 212 | 0.50 | |
| 168.3 | 3.00 | 30.0 | 212 | 0.92 | |
| 168.3 | 4.00 | 30.0 | 212 | 1.12 | |
| 168.3 | 4.50 | 29.0 | 212 | 0.98 | |
| 204.0 | 2.00 | 23.0 | 268 | 0.53 | |
| 204.0 | 2.00 | 30.0 | 268 | 0.64 | |
| 205.0 | 2.50 | 30.0 | 268 | 0.81 | |
| 206.0 | 3.00 | 25.0 | 268 | 0.80 | |
| 206.0 | 3.00 | 30.0 | 268 | 0.97 | |
| 208.0 | 4.00 | 25.0 | 268 | 0.86 | |
| 208.0 | 4.00 | 30.0 | 268 | 1.62 | |
| 216.0 | 2.00 | 30.0 | 268 | 0.81 | |
| 216.0 | 2.50 | 30.0 | 268 | 0.97 | |
| 216.0 | 3.00 | 30.0 | 268 | 1.30 | |
| 216.0 | 4.00 | 30.0 | 268 | 1.62 | |
| 219.1 | 2.00 | 18,0/22,0 | 268/270 | 0.53 | |
| 219.1 | 2.00 | 30.0 | 268 | 0.81 | |
| 219.1 | 2.50 | 30.0 | 268 | 0.97 | |
| 219.1 | 2,90/3,00 | 18,0/23,0 | 268/270 | 0.76 | |
| 219.1 | 3.00 | 30.0 | 268 | 1.30 | |
| 219.1 | 4.00 | 24.0 | 268 | 0.80 | |
| 219.1 | 4.00 | 30.0 | 268 | 1.62 | |
| 219.1 | 4.50 | 32.0 | 268 | 1.38 | |
| 254.0 | 2.00 | 23.0 | 320 | 0.58 | |
| 254.0 | 2.00 | 30.0 | 320 | 0.84 | |
| 255.0 | 2.50 | 30.0 | 320 | 1.00 | |
| 256.0 | 3.00 | 25.0 | 320 | 0.85 | |
| 256.0 | 3.00 | 30.0 | 320 | 1.26 | |
| 258.0 | 4.00 | 25.0 | 320 | 1.00 | |
| 258.0 | 4.00 | 30.0 | 320 | 2.20 | |
| 267.0 | 2.00 | 30.0 | 320 | 0.80 | |
| 267.0 | 2.50 | 30.0 | 320 | 1.26 | |
| 267.0 | 3.00 | 30.0 | 320 | 1.68 | |
| 267.0 | 4.00 | 30.0 | 320 | 2.20 | |
| 273.0 | 2.00 | 18,0/22,0 | 320/323 | 0.55 | |
| 273.0 | 2.00 | 30.0 | 320 | 0.80 | |
| 273.0 | 2.50 | 30.0 | 320 | 1.26 | |
| 273.0 | 2,90/3,00 | 18,0/23,0 | 320/323 | 0.82 | |
| 273.0 | 3.00 | 30.0 | 320 | 1.68 | |
| 273.0 | 4.00 | 24.0 | 320 | 1.50 | |
| 273.0 | 4.00 | 30.0 | 320 | 2.20 | |
| 273.0 | 5.00 | 32.0 | 320 | 1.60 | |
| 273.0 | 5.00 | 30.0 | 320 | 2.52 | |
| 304.0 | 2.00 | 24.0 | 370 | 0.70 | |
| 306.0 | 4.00 | 24.0 | 370 | 1.10 | |
| 306.0 | 3.00 | 24.0 | 482 | 1.10 | |
| 306.0 | 3.00 | 35.0 | 370 | 1.57 | |
| 308.0 | 4.00 | 25.0 | 370 | 1.40 | |
| 308.0 | 4.00 | 35.0 | 370 | 2.60 | |
| 323.9 | 2.00 | 19,0/24,0 | 370 | 0.65 | |
| 323.9 | 2,90/3,00 | 19,0/24,0 | 370 | 1.06 | |
| 323.9 | 3.00 | 35.0 | 370 | 2.10 | |
| 323.9 | 4.00 | 25.0 | 370 | 1.40 | |
| 323.9 | 4.00 | 35.0 | 370 | 2.60 | |
| 323.9 | 5.00 | 36.0 | 370 | 2.00 | |
| 323.9 | 5.00 | 35.0 | 370 | 3.14 | |
| 355.6 | 2,90/3,00 | 21,0/24,0 | 430 | 2.10 | |
| 355.6 | 3.00 | 35.0 | 430 | 2.30 | |
| 355.6 | 4.00 | 21,0/25,0 | 430 | 1.55 | |
| 355.6 | 4.00 | 35.0 | 430 | 3.00 | |
| 355.6 | 5.00 | 40.0 | 430 | 3.20 | |
| 355.6 | 5.00 | 35.0 | 430 | 3.79 | |
| 355.6 | 6.00 | 35.0 | 430 | 4.60 | |
| 356.0 | 3.00 | 24.0 | 430 | 1.70 | |
| 356.0 | 3.00 | 35.0 | 430 | 2.30 | |
| 358.0 | 4.00 | 35.0 | 430 | 3.00 | |
| 368.0 | 3.00 | 35.0 | 430 | 2.30 | |
| 368.0 | 4.00 | 35.0 | 430 | 3.00 | |
| 368.0 | 5.00 | 35.0 | 430 | 3.79 | |
| 406.0 | 3.00 | 24.0 | 482 | 1.74 | |
| 406.4 | 2,90/3,00 | 21,0/24,0 | 482 | 1.74 | |
| 406.4 | 3.00 | 40.0 | 482 | 2.44 | |
| 406.4 | 4.00 | 21,0/25,0 | 482 | 2.26 | |
| 406.4 | 4.00 | 40.0 | 482 | 3.25 | |
| 406.4 | 5.00 | 40.0 | 482 | 4.50 | |
| 406.4 | 6.00 | 40.0 | 482 | 4.85 | |
| 408.0 | 4.00 | 24.0 | 482 | 2.25 | |
| 408.0 | 4.00 | 40.0 | 482 | 3.25 | |
| 456.0 | 3.00 | 32.0 | 532 | 2.25 | |
| 456.0 | 3.00 | 45.0 | 535 | 2.74 | |
| 457.2 | 2,90/3,00 | 25,0/32,0 | 532 | 2.25 | |
| 457.2 | 3.00 | 45.0 | 535 | 2.74 | |
| 457.2 | 4.00 | 25,0/33,0 | 532 | 3.00 | |
| 457.2 | 4.00 | 45.0 | 535 | 3.66 | |
| 457.2 | 5.00 | 40.0 | 532 | 6.80 | |
| 457.2 | 5.00 | 45.0 | 535 | 4.59 | |
| 457.2 | 6.00 | 45.0 | 535 | 5.52 | |
| 458.0 | 4.00 | 33.0 | 532 | 3.00 | |
| 458.0 | 4.00 | 45.0 | 535 | 3.66 | |
| 506.0 | 3.00 | 45.0 | 585 | 2,93 | |
| 508.0 | 2,90/3,00 | 27,0/45,0 | 585/587 | 2,90/3,25 | |
| 508.0 | 4.00 | 27,0/45,0 | 585/587 | 3,85/4,32 | |
| 508.0 | 4.00 | 45.0 | 587 | 4.32 | |
| 508.0 | 5.00 | 45.0 | 585 | 5.39 | |
| 508.0 | 6.00 | 40,0/45,0 | 585 | 6,45/7,70 | |
| 606.0 | 3.00 | 45.0 | 685 | 3.70 | |
| 608.0 | 4.00 | 45.0 | 685 | 5.00 | |
| 609.6 | 2,90/3,00 | 26,0/45,0 | 685 | 3,50/3,90 | |
| 609.6 | 4.00 | 26,0/45,0 | 685 | 4,65/5,19 | |
| 609.6 | 5.00 | 45.0 | 685 | 6.48 | |
| 609.6 | 6.00 | 45.0 | 685 | 7.76 | |
| 609.6 | 6.00 | 40.0 | 685 | 9.26 | |
| 711.2 | 3.00 | 53.0 | 800 | 5.04 | |
| 711.2 | 4.00 | 54.0 | 800 | 6.72 | |
| 711.2 | 5.00 | 55.0 | 800 | 8.40 | |
| 711.2 | 6.00 | 56.0 | 800 | 10.08 | |
| 812.8 | 3.00 | 63.0 | 905 | 6.24 | |
| 812.8 | 4.00 | 64.0 | 905 | 8.32 | |
| 812.8 | 5.00 | 65.0 | 905 | 10.40 | |
| 812.8 | 6.00 | 66.0 | 905 | 12.48 | |
| 914.4 | 3.00 | 63.0 | 1005 | 7.20 | |
| 914.4 | 4.00 | 64.0 | 1005 | 9.60 | |
| 914.4 | 5.00 | 65.0 | 1005 | 12.00 | |
| 914.4 | 6.00 | 66.0 | 1005 | 14.40 | |
| 1016.0 | 3.00 | 63.0 | 1110 | 8.16 | |
| 1016.0 | 4.00 | 64.0 | 1110 | 10.88 | |
| 1016.0 | 5.00 | 65.0 | 1110 | 13.60 | |
| 1016.0 | 6.00 | 66.0 | 1110 | 16.32 | |
| 1219.0 | 4.00 | 64.0 | 1320 | 12.80 | |
| 1219.0 | 5.00 | 65.0 | 1320 | 16.00 | |
| 1219.0 | 6.00 | 66.0 | 1320 | 18.20 |
