Kołnierze luźne – wg DIN 2641, PN 16

Kołnierze aluminiowe, luźne PN 10 (DIN 2642)

Ilustracja DN – średnica nominalna Rura – średnice zewnętrzne (mm) Kołnierz – wymiary (mm) Śruby – parametry Waga (kg)
Dz – średnica zewnętrzna kołnierza Dw – średnica wewnętrzna / otwór g – grubość Dp – średnica podziałowa otworów Liczba śrub Gwint śruby Do – średnica otworu

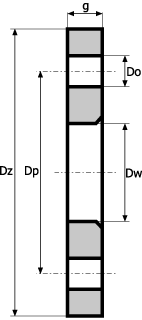

Kołnierze luźne – schemat 10 14.0
17.2
90 16.0
19.0
12.0 60.0 4 M 12 14 0.18
15 18.0
20.0
21.3
95 23.0
23.0
24.0
12.0 65.0 4 M 12 14 0.19
20 23.0
25.0
26.9
105 28.0
28.0
30.0
12.0 75.0 4 M 12 14 0.25
25 28.0
30.0
33.7
115 33.0
33.0
36.0
12.0 85.0 4 M 12 14 0.27
32 35.0
38.0
42.4
140 41.0
42.0
46.0
16.0 100 4 M 12 18 0.56
40 43.0
44.5
48.3
150 48.0
50.0
54.0
16.0 110 4 M 16 18 0.62
50 54.0
57.0
60.3
165 60.0
62.0
65.0
16.0 125 4 M 16 18 0.75
65 69.0
76.1
185 73.0
81.0
16.0 145 4 M 16 18 0.90
80 84.0
88.9
200 90.0
94.0
18.5 160 8 M 16 18 1.10
100 104.0
108.0
114.3
220 111.0
113.0
119.0
18.5 180 8 M 16 18 1.25
125 129.0
133.0
139.7
250 136.0
138.0
144.0
18.5 210 8 M 16 18 1.60
150 154.0
159.0
168.3
285 161.0
164.0
173.0
19.5 240 8 M 20 22 2.00
200 204.0
219.1
340 212.0
225.0
21.0 295 8 M 20 22 2.80
250 254.0
267.0
273.0
395 264.0
273.0
279.0
23.0 350 12 M 20 22 3.80
300 305.0
318.0
323.9
445 315.0
324.0
329.0
23.0 400 12 M 20 22 4.50
350 355.0
355.6
368.0
505 361.6
362.6
374.0
24.0 460 16 M 20 22 6.00
400 405.0
406.4
419.0
565 415.0
415.0
426.0
26.0 515 16 M 20 26 7.50
450 456.0
457.2
459.0
615 465.0
465.0
465.0
26.0 565 20 M 24 26 8.00
500 506.0
508.0
521.0
670 515.0
515.0
531.0
30.0 620 20 M 24 26 10.0
600 608.0
609.6
622.0
780 615.0
615.0
632.0
30.0 725 20 M 27 30 14.0

Kołnierze luźne, kwasoodporne PN 10 (DIN 2642)

Wykonane zgodnie z DIN2642. Dostępne w gatunkach 304/304L, 321, 316L, 316Ti.

Ilustracja DN – średnica nominalna Rura – średnice zewnętrzne (mm) Kołnierz – wymiary (mm) Śruby – parametry Waga (kg)
Dz – średnica zewnętrzna kołnierza Dw – średnica wewnętrzna / otwór g – grubość Dp – średnica podziałowa otworów Liczba śrub Gwint śruby Do – średnica otworu
Kołnierze luźne – schemat 10 14.0
17.2
90 16
19
14 60 4 M 12 14 0.60
15 18.0
20.0
21.3
95 20
22
24
14 65 4 M 12 14 0.69
20 23.0
25.0
26.9
105 26
28
30
14 75 4 M 12 14 0.81
25 28.0
30.0
33.7
115 31
33
36
16 85 4 M 12 14 1.11
32 35.0
38.0
42.4
140 40
42
46
16 100 4 M 16 18 1.64
40 43.0
44.5
48.3
150 48
50
54
16 110 4 M 16 18 1.86
50 54.0
57.0
60.3
165 59
62
65
16 125 4 M 16 18 2.20
65 69.0
76.1
185 73
81
16 145 4 M 16 18 2.62
80 84.0
88.9
200 90
94
18 160 8 M 16 18 3.32
100 104.0
108.0
114.3
220 109
113
119
18 180 8 M 16 18 3.67
125 129.0
133.0
139.7
250 134
138
145
18 210 8 M 16 18 4.54
150 154.0
159.0
168.3
285 160
164
173
18 240 8 M 20 22 5.60
200 204.0
219.1
340 210
225
20 295 8 M 20 22 7.46
250 254.0
267.0
273.0
395 260
273
279
22 350 12 M 20 22 10.3
300 306.0
318.0
323.9
445 311
323
329
26 400 12 M 20 22 14.0
350 355.0
355.6
368.0
505 361
362
374
28 460 16 M 20 22 18.5
400 405.0
406.4
419.0
565 411
413
426
32 515 16 M 24 26 25.0
450 456.0
457.2
459.0
615 465
465
465
38 565 20 M 24 26 32.6
500 506.0
508.0
521.0
670 515
517
531
38 620 20 M 24 26 37.0
600 610.0 780 618 44 725 20 M 27 30 56.3
700 711.0 895 721 50 840 24 M 27 30 80.4
800 813.0 1015 824 56 950 24 M 30 33 113.2

Kołnierze luźne przetłaczane PN 10


Alternatywa dla kołnierza luźnego nierdzewnego. Taka sama wytrzymałość przy niższej wadze i cenie.
Kołnierze luźne przetłaczane wykonane są zgodnie z DIN2642. Materiał dostępny jest w gatunkach 304/304L, 316L.
Ilustracja DN – średnica nominalna Ø zew. – średnica zewnętrzna (mm) e – grubość (mm) d – średnica (mm) b – szerokość (mm) n – liczba otworów o – średnica otworu (mm) C – rozstaw / średnica podziałowa (mm) Waga (kg)

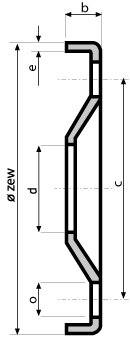

Kołnierze luźne przetłaczane – schemat 15 95 3 24 9.5 4 13.5 65 0.20
20 105 3 30 12.5 4 13.5 75 0.24
25 115 3 36 14.5 4 13.5 85 0.26
32 140 3 46 16.5 4 17.5 100 0.45
50 165 4 65 19.5 4 17.5 125 0.80
50 165 4 65 19.5 4 17.5 125 0.80
65 185 4 81 21.0 4 17.5 145 0.95
80 200 5 94 21.0 8 17.5 160 1.38
100 220 6 119 23.0 8 17.5 180 1.60
125 250 6 145 24.0 8 17.5 210 2.00
150 285 7 174 26.0 8 21.5 240 2.60
200 340 8 225 29.0 8 21.5 295 3.20
250 395 8 280 32.0 12 21.5 350 4.40
300 445 8 330 35.0 12 21.5 400 5.80
