Kołnierze zaślepiające

Close

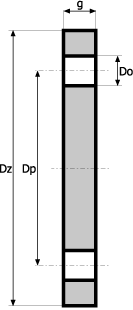

Kołnierze zaślepiające PN6 DIN2527

Kołnierze zaślepiające PN6 (DIN2527) dostępne w gatunkach 304/304L, 321, 316L, 316Ti. Forma B (od DN65 dostępna Forma T).
Typ DN Kołnierz Śruby Waga (kg)
Dz (mm) g (mm) Dp (mm) Liczba Gwint Do (mm)
Kołnierz zaślepiający PN6 DIN2527 10 75 12 50 4 M10 11 0.38
15 80 12 55 4 M10 11 0.44
20 90 14 65 4 M10 11 0.65
25 100 14 75 4 M10 11 0.82
32 120 14 90 4 M12 14 1.18
40 130 14 100 4 M12 14 1.39
50 140 14 110 4 M12 14 1.62
65 160 14 130 4 M12 14 2.44
80 190 16 150 4 M16 18 3.43
100 210 16 170 4 M16 18 4.76
125 240 18 200 8 M16 18 6.11
150 265 18 225 8 M16 18 7.51
200 320 20 280 8 M16 18 12.3
250 375 22 335 12 M16 18 18.3
300 440 22 395 12 M20 22 25.3
350 490 22 445 12 M20 22 31.5
400 540 22 495 16 M20 22 38.4
500 645 24 600 20 M20 22 60.4

Kołnierze zaślepiające PN10 DIN2527

Kołnierze zaślepiające PN10 (DIN2527) dostępne w gatunkach 304/304L, 321, 316L, 316Ti. Forma B (od DN65 dostępna Forma T).
Typ DN Kołnierz Śruby Waga (kg)
Dz (mm) g (mm) Dp (mm) Liczba Gwint Do (mm)
Od DN10 do DN150 stosować PN16
Kołnierz zaślepiający PN10 DIN2527 200 340 24 295 8 M20 22 16.5
250 395 26 350 12 M20 22 24.0
300 445 26 400 12 M20 22 30.9
350 505 26 460 16 M20 22 40.6
400 565 26 515 16 M24 26 49.6
500 670 28 620 20 M24 26 75.0

Kołnierze zaślepiające PN16 DIN2527

Kołnierze zaślepiające PN16 (DIN2527) dostępne w gatunkach 304/304L, 321, 316L, 316Ti. Forma B (od DN65 dostępna Forma T).
Typ DN Kołnierz Śruby Waga (kg)
Dz (mm) g (mm) Dp (mm) Liczba Gwint Do (mm)
Kołnierz zaślepiający PN16 DIN2527 10 90 14 60 4 M12 14 0.63
15 95 14 65 4 M12 14 0.72
20 105 16 75 4 M12 14 1.01
25 115 16 85 4 M12 14 1.23
32 140 16 100 4 M16 18 1.80
40 150 16 110 4 M16 18 2.90
50 165 18 125 4 M16 18 2.88
65 185 18 145 4 M16 18 3.66
80 200 20 150 8 M16 18 4.77
100 220 20 180 8 M16 18 5.65
125 250 22 210 8 M16 18 8.42
150 285 22 240 8 M20 22 10.4
200 340 24 295 12 M20 22 16.1
250 405 26 355 12 M24 26 24.9
300 460 28 410 12 M24 26 35.1
350 520 30 470 16 M24 26 47.8
400 580 32 525 16 M27 30 63.5
500 715 36 650 20 M30 33 102

Kołnierze zaślepiające PN25 DIN2527

Kołnierze zaślepiające PN25 (DIN2527) dostępne w gatunkach 304/304L, 321, 316L, 316Ti. Forma B (od DN65 dostępna Forma T).
Typ DN Kołnierz Śruby Waga (kg)
Dz (mm) g (mm) Dp (mm) Liczba Gwint Do (mm)
Od DN10 do DN150 stosować PN40
Kołnierz zaślepiający PN25 DIN2527 200 360 30 310 12 M24 26 22.7
250 425 32 370 12 M27 30 34.2
300 485 34 430 16 M27 30 47.3
350 555 38 490 16 M30 33 69.3
400 620 40 550 16 M33 36 91.5
500 730 45 660 20 M33 36 141

Kołnierze zaślepiające PN40 DIN2527

Kołnierze zaślepiające PN40 (DIN2527) dostępne w gatunkach 304/304L, 321, 316L, 316Ti. Forma B (od DN65 dostępna Forma T).
Typ DN Kołnierz Śruby Waga (kg)
Dz (mm) g (mm) Dp (mm) Liczba Gwint Do (mm)
Kołnierz zaślepiający PN40 DIN2527 10 90 16 60 4 M12 14 0.72
15 95 16 65 4 M12 14 0.81
20 105 18 75 4 M12 14 1.24
25 115 18 85 4 M12 14 1.35
32 140 18 100 4 M16 18 2.03
40 150 18 110 4 M16 18 2.35
50 165 20 125 4 M16 18 3.20
65 185 22 145 8 M16 18 4.29
80 200 24 160 8 M16 18 5.88
100 235 24 190 8 M20 22 7.54
125 270 26 220 8 M24 26 10.8
150 300 28 250 8 M24 26 14.5
200 375 34 320 12 M27 30 27.2
250 450 38 385 12 M30 33 43.8
300 515 42 450 16 M30 33 63.3
350 580 46 510 16 M33 36 89.5
400 660 50 585 16 M36 39 127
500 755 56 670 20 M39 42 172

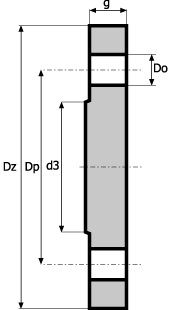

Kołnierze zaślepiające PN64 DIN2527

Kołnierze zaślepiające PN64 (DIN2527) dostępne w gatunkach 304/304L, 321, 316L, 316Ti. Forma E.
Typ DN Kołnierz Śruby Waga (kg)
Dz (mm) g (mm) Dp (mm) Liczba Gwint Do (mm)
Stosować kołnierze dla ciśnienia PN10
Kołnierz zaślepiający PN64 DIN2527 50 180 26 135 4 M20 22 4.51
65 205 26 160 8 M20 22 5.71
80 215 28 170 8 M20 22 6.92
100 250 30 200 8 M24 26 10.1
125 295 34 240 8 M27 30 16.0
150 345 36 280 8 M30 33 23.5
200 415 42 345 12 M33 36 39.7
250 470 46 400 12 M33 36 57.4
300 530 52 460 16 M33 36 81.0
350 600 56 525 16 M36 39 114
400 670 60 585 16 M39 40 153

Kołnierze zaślepiające PN100 DIN2527

Kołnierze zaślepiające PN100 (DIN2527) dostępne w gatunkach 304/304L, 321, 316L, 316Ti. Forma E.
Typ DN Kołnierz Śruby Waga (kg)
Dz (mm) g (mm) Dp (mm) Liczba Gwint Do (mm)
Kołnierz zaślepiający PN100 DIN2527 10 100 20 40 4 M12 14 1.00
15 105 20 45 4 M12 14 1.22
25 140 24 68 4 M16 18 2.62
32 155 24 78 4 M20 22 3.24
40 170 26 88 4 M20 22 4.09
50 195 28 102 4 M24 26 5.84
65 220 30 122 8 M24 26 8.03
80 230 32 138 8 M24 26 9.43
100 265 36 162 8 M27 30 14.3
125 315 40 188 8 M30 33 22.6
150 355 44 218 12 M30 33 31.8
200 430 52 285 12 M33 36 56.1
250 505 60 345 12 M36 39 89.6
300 585 68 410 16 M39 42 119
350 655 74 465 16 M45 48 175
